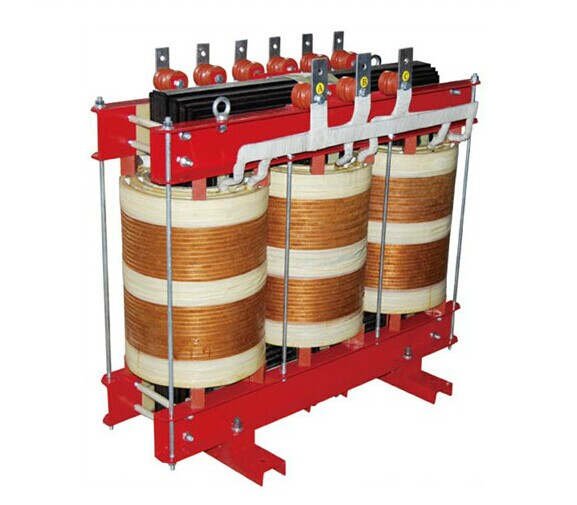

型號：SG-500KVA
功率：50kVA-2000kVA(根據客戶設備配置)
輸入電壓：220V 380V 690V（根據客戶設備需求設定）
輸出電壓:380V 415V 660V 690V 1140V(根據客戶設備需求設定)
材質：全銅
| 產品概述 | |
| 公司多年來采用優質材料和先進的工藝技術專業生產 500VA--3000KVA 之間，SSG系列三相干式隔離變壓器，產品參照國外同類產品新研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際、國家標準。SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過1200V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。 | |
| 隔離變壓器加裝在穩壓電源的應用 | |
| 一、在電源輸入端接入隔離變壓器（三角/星形） | |
| 1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。 | |
| 2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。 | |
| 3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。 | |
| 二、在電源輸出端接入隔離變壓器（星形/三角） | |
| 1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。 | |
| 2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。 | |
| 3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。（低損耗型三相干式安全隔離變壓器(H級180℃絕緣等級), 變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。 | |
| 產品參數： | |
| 容量 | 1KVA-3000KVA（根據用戶需求定做） |
| 輸入電壓 | 額定電壓（根據用戶要求定做） |
| 輸出電壓 | 額定電壓（根據用戶要求定做) |
| 輸出電壓準確性 | ±1% |
| 工作效率 | ≥98% |
| 波形失真 | 無附加波形失真 |
| 工作保護 | 具有過流保護；可長期無人值守工作 |
| 執行標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 |
| 絕緣電阻 | ≥150M |
| 絕緣等級 | F級、H級、HC級可供選（常規為F級） |
| 接線方式 | Y/Y，Y/△，△/Y，△/△任意組合 |
| 電氣強度 | 工頻正弦電壓3000v歷時1分鐘無擊穿及閃爍現象 |
| 過載保護 | 二倍額定電流可維持1分鐘 |
| 頻率 | 50Hz/60Hz |
| 冷卻方式 | 自冷式 |
| 冷卻形式 | 干式 |
| 鐵心形式 | 芯式 |
| 防潮方式 | 開放式 |
| 環境溫度 | —15℃+40℃ |
| 海拔高度 | ＜1000m |
| 相對濕度 | ＜90% |
| 產品特點 | |
| 在變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。 | |
| ① 特性優點 | |
| ② 高度隔離 | |
| ③ N-G性能良好 | |
| ④ 高度共模干擾抑制 | |
| ⑤ 將△轉換為Y或Y至△ | |
| ⑥ 電壓抽頭容易轉換 | |
| ⑦ 按用戶的特殊性能要求設計 | |
| 正常使用條件 | |
| 1、海拔高度不超過4800M； | |
| 2、周圍介質溫度，最低不低于-35度，最高不高于+45度； | |
| 3、電流電壓波形似于正弦波； | |
| 4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方； | |
| 5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃 | |
| 該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點. | |
| 產品優勢 | |
| 1、科學合理的設計，將電壓變動率控制在1~1.5%以內。 | |
| 2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。 | |
| 3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。 | |
| 4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。 | |
| 5、高效率設計，真正達95%以上。 | |
| 6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等 | |
| 使用范圍 | |
| 該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所 | |
| 用戶在購買產品時，請明確以下幾點： | |
| 1,變壓器基本型號、規格、容量及數量 | |
| 2,變壓器的初級、次級電壓 | |
| 3,外形尺寸僅供參考，如有要求尺寸，訂貨時請說明 | |
| 4,用戶如有特殊要求，本公司可以按用戶要求設計 | |
| 電話：021-31130011 技術支持：18117313637 | |
